Pembancuh Submersible QJB

Pembancuh Rendam Siri QJB boleh dibahagikan kepada dua jenis : siri bancuhan dan siri Agitating , siri Kipas aliran{0}}kelajuan rendah.

Siri Mencampur dan Menggaulkan Sut Pengadun Rendam untuk mengacau cecair yang mengandungi pepejal terampai dalam loji rawatan kumbahan dan proses perindustrian;

Siri baling{0}}aliran berkelajuan rendah Sesuai untuk tangki pengudaraan di loji rawatan kumbahan industri dan bandar, yang menjana aliran air yang kuat dengan aliran tangen yang rendah, yang boleh digunakan untuk edaran dan nitrifikasi, denitrifikasi dan mencipta aliran air untuk penyingkiran fosforus, dsb.



Pengadun Rendam Terapung Siri FQJB Disusun semula berdasarkan pengadun tenggelam siri QJB, menambah pelampung keluli tahan karat, pemilihan khusus dilaksanakan mengikut pengadun tenggelam siri QJB.







Untuk memastikan operasi biasa pengadun tenggelam, sila buat pemilihan persekitaran operasi yang betul.

1, Suhu tertinggi medium tidak boleh melebihi 40 darjah

2, Skop nilai pH medium: 5 ~ 9;

3,ketumpatan sederhana tidak lebih daripada 1150 kg/m³

4, kedalaman menyelam secara amnya tidak lebih daripada 20 m apabila pada -operasi menyelam jangka panjang.





Pengadun tenggelam mesti tenggelam sepenuhnya di dalam air dan tidak boleh beroperasi dalam persekitaran yang mudah terbakar, mudah meletup, sangat menghakis dan bersuhu-tinggi

Bolt pengembangan keluli mesti dipasang seperti yang diperlukan, dan kabel mesti diketatkan dan dipasang selepas pemasangan. Semua menggunakan pendesak poliuretana, pengurang kotak gear heliks.





1, Struktur padat, operasi dan penyelenggaraan yang mudah, pemasangan dan penyelenggaraan yang mudah, dan hayat perkhidmatan yang panjang

2,Pendesak mempunyai struktur reka bentuk hidraulik yang munasabah, kecekapan kerja yang tinggi, dan bilah belakang-yang disapu mempunyai-fungsi pembersihan sendiri, yang boleh menghalang serpihan daripada terjerat dan disekat;

3, Penggunaan bercampur dengan sistem pengudaraan boleh mengurangkan penggunaan tenaga, meningkatkan pengoksigenan dengan ketara, dan mencegah pemendakan dengan berkesan;

4, Gred penebat penggulungan motor ialah F, gred perlindungan ialah IP68, dan galas NSK/SKF digunakan. Motor boleh dilengkapi dengan peranti anti-kondensasi. Motor menggunakan peranti perlindungan lebih-suhu untuk menjadikan motor berfungsi dengan lebih dipercayai;

5, dua meterai mekanikal; meterai mekanikal dimeterai dengan bahan tungsten karbida, dan bahan getah adalah getah fluorin





Parameter prestasi pengadun tenggelam ditunjukkan dalam jadual berikut dengan voltan terkadar 380v dan frekuensi 50Hz: kelas penebat penggulungan F, kelas perlindungan IP68



Mod dan Dimensi Pemasangan

Thesubmersible mixer boleh dipasang dalam pelbagai cara. Berikut ialah cara yang lebih umum untuk dipilih. Untuk dimensi, sila rujuk jadual di bawah. Syarikat kami juga boleh membuat reka bentuk khas mengikut keperluan pengguna.

Dimensi pembancuh tenggelam dan kipas aliran tenggelam





Pengadun tenggelam boleh dipasang dalam pelbagai cara, yang lebih biasa disediakan di bawah, dan kaedah pemasangan lain juga tersedia. Pemasangan ini membolehkan pembongkaran dan pemasangan cepat pembancuh tenggelam tanpa mengeringkan kolam kumbahan, dan selamat dan boleh dipercayai.

Ia boleh berputar mengelilingi paksi Z dalam arah mendatar.

When H>4 meter, tambahkan bingkai sokongan di tengah-tengah rod pemandu.

Pautan antara bingkai sokongan dan pendakap bawah dan dinding kolam dan dasar kolam ialah bolt pengembangan.

Sila berikan saiz H untuk bengkel untuk menentukan saiz rod pemandu dan bilangan sokongan

Sistem pemasangan III (pencampur bancuhan kuasa tinggi-)

Semua sambungan dengan dinding kolam menggunakan bolt pengembangan, sila berikan saiz H supaya saiz rod pemandu dapat ditentukan semasa pemprosesan bengkel

Pembancuh Rendam Terapung Siri FQJB Memasang Secara Langsung.

Pengadun tenggelam juga boleh dipasang dalam Siri Terapung. Siri FQJB Pengadun tenggelam terapung -dihasilkan semula berdasarkan pengadun tenggelam, ponton keluli tahan karat ditambah. Digunakan khas dalam loji rawatan kumbahan, tiada pengubahsuaian pelepasan dan rawatan kumbahan di sungai

Tapak pemasangan pendesak poliuretana pengurangan kotak gear





Pemilihan jenis pengadun tenggelam adalah kerja yang agak rumit. Ketepatan pemilihan jenis secara langsung akan mempengaruhi penggunaan biasa peralatan. Prinsip pemilihan jenis adalah untuk membolehkan pengadun memberikan permainan penuh kepada fungsi pengadunannya dalam jumlah yang sesuai. Piawaian ini secara amnya boleh ditentukan oleh halaju aliran. Selaras dengan keperluan teknologi yang berbeza bagi rawatan kumbahan, halaju aliran optimum untuk pemilihan jenis pengadun hendaklah memastikan julat halaju 0.15-0.3m/s. Dalam kes halaju aliran lebih rendah daripada 0.15m/s, keberkesanan pengadukan atau pencampuran tidak dapat dicapai. Sekiranya halaju aliran lebih besar daripada 0.3m/s, keberkesanan teknologi akan terjejas dan pembaziran akan berlaku. Oleh itu, sebelum pemilihan jenis, adalah perlu untuk menentukan jenis persekitaran pengadun akan digunakan, contohnya, tangki kumbahan, kolam sanga atau kolam biokimia. Kedua, parameter medium seperti kandungan bahan terampai, suhu, nilai pH serta bentuk kolam, kedalaman air.

Kuasa padanan yang diperlukan oleh pengadun ditentukan mengikut saiz isipadu, ketumpatan cecair kacau dan kedalaman kacau, dan satu atau lebih pengadun digunakan mengikut situasi tertentu.





1. Tentukan pekali pembetulan enap cemar bagi medium yang hendak dikacau mengikut Rajah B1 atau Jadual B1.

2. Tentukan pekali pembetulan jenis tangki tangki kacau mengikut Rajah B2 atau Jadual B2.

3. Mengikut penggunaan kuasa 5w bagi setiap meter padu air bersih, didarab dengan pekali pembetulan enapcemar, dan kemudian didarab dengan pekali pembetulan jenis kolam, nilai sebenar penggunaan kuasa bagi setiap meter padu medium yang hendak dicampur dan dikacau diperoleh, dan kemudian didarab dengan ke-menjadi medium yang diperlukan- untuk medium kuasa yang diperlukan- dicampur dan dikacau dalam keseluruhan kolam diperolehi.





1. Tentukan faktor pembetulan jenis kolam kolam kacau mengikut Rajah B1 atau Jadual B1.

2. Tentukan pekali pembetulan enap cemar bagi medium yang hendak dikacau mengikut Rajah B2 atau Jadual B2.

3. Mengikut kadar aliran awal y medium kacau, tentukan penggunaan kuasa per unit aliran melalui Rajah B3.

4. Kira kadar alir pengadun dengan mendarabkan kadar aliran awal y medium kacau dengan luas-keratan rentas yang terbentuk apabila pendesak berputar.

5. Darabkan kadar aliran pengadun dengan penggunaan kuasa setiap aliran unit, dan kemudian darabkan pekali pembetulan enapcemar dan pekali pembetulan jenis kolam untuk mendapatkan kuasa yang diperlukan oleh medium dalam keseluruhan kolam.

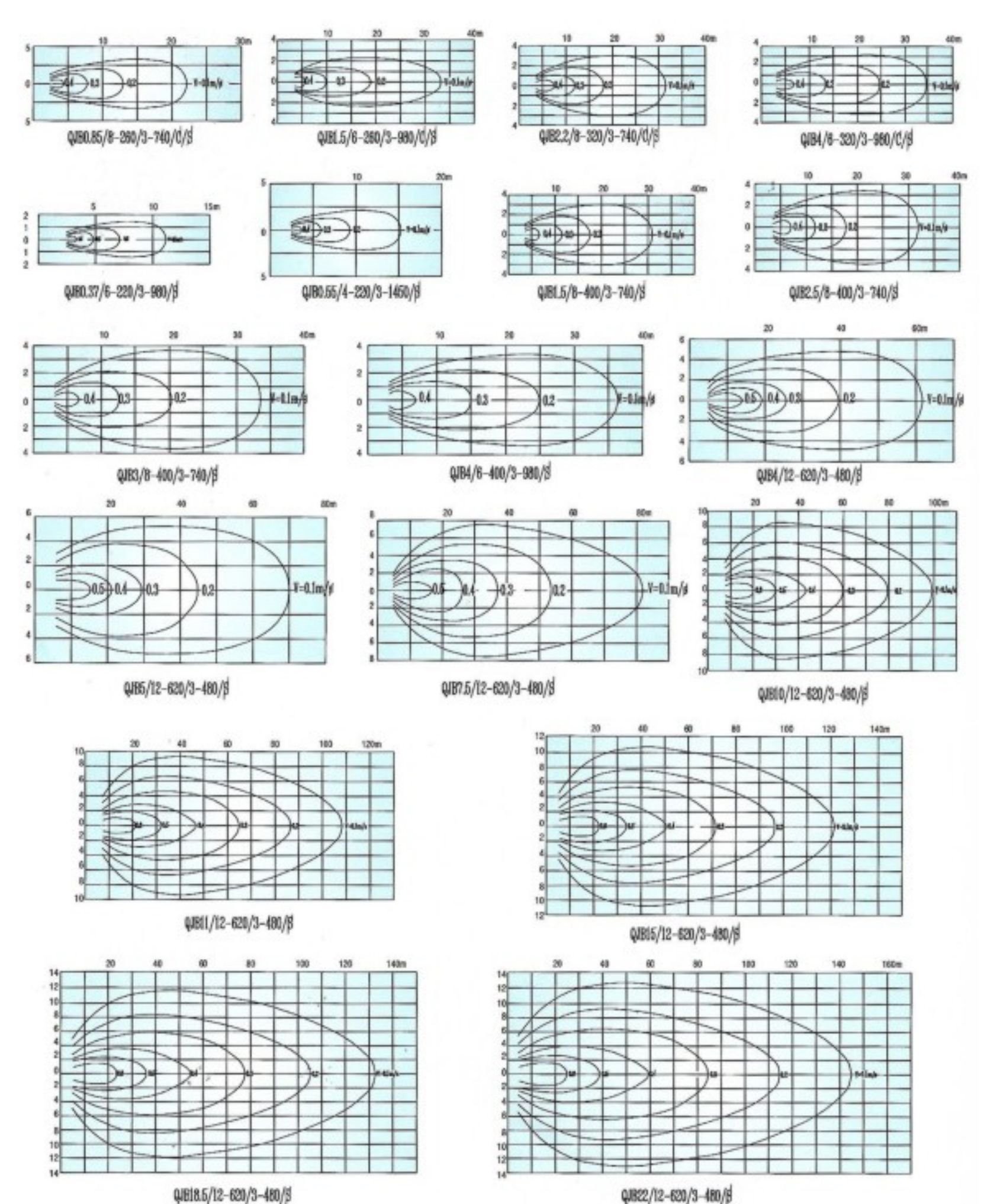

Gambarajah Pembancuh Rendam Medan Aliran

Medan halaju aliran ini terletak di dalam air jernih dengan halaju aliran air sempadan V=O.lm/s



Gambar rajah Kipas Aliran Rendam Medan Aliran (Dua Bilah)

Medan halaju aliran ini terletak di dalam air jernih dengan halaju aliran air sempadan V=O.lm/s

Gambar rajah Kipas Aliran Rendam Medan Aliran (Tiga Bilah)

Medan halaju aliran ini terletak di dalam air jernih dengan halaju aliran air sempadan V=O.lm/s





Berbanding dengan pengadun aci tradisional, kelebihan pengadun tenggelam QJB ialah ia boleh menghasilkan arah aliran yang berbeza. Disebabkan oleh kedudukan pemasangan pengadun yang berbeza, pelbagai corak arah aliran boleh diperoleh, dengan itu mewujudkan kesan aliran yang lebih baik dalam kolam dan menghapuskan sudut mati pencampuran. Pengadun kuasa sokongan yang diperlukan ditentukan mengikut saiz kolam, ketumpatan medium, kelikatan dan kedalaman medium kacau, dan satu atau lebih pengadun dipilih mengikut situasi tertentu.

Untuk memastikan pengendalian-penjimatan tenaga dan tenaga pengadun dalam jenis kolam yang berbeza, sila rujuk borang pemasangan biasa berikut.
